一、 用途及適用范圍

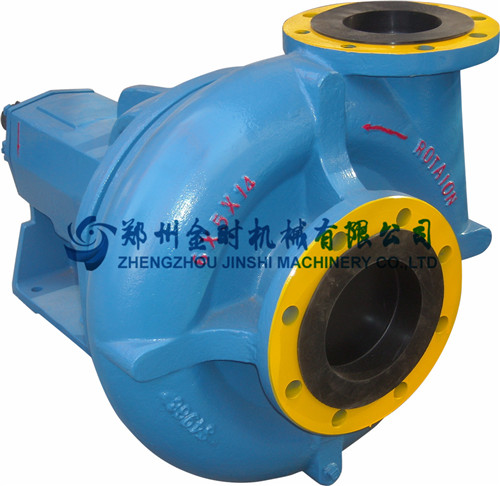

JSB系列離心式砂泵主要是用來給油田鉆機的循環固控系統配套，其作用是給除砂器、除泥器、混料器等提供具有一定排量和壓力的鉆井液，以保證這些設備高效工作。
其中JSB10×8×14 離心式砂泵主要適應于配套3000m以上的鉆機，且鉆井液粘度、比重都比較大的鉆井工程使用；JSB8×6×14 離心式砂泵主要配套3000m以上的鉆機；JSB8×6×11 離心式砂泵主要配套3000m以下的鉆機，也可作為灌注泵給三缸泥漿泵供漿；JSB6×5×11、JSB5×4×14離心式砂泵一般用于車裝鉆機或小型鉆機的配套；JSB4×3×13離心式砂泵與計量罐配套，通常稱計量泵或補給泵；JSB3×2×13離心式砂泵一般作為清水泵使用。
二、 結構特點
該系列離心式砂泵的特點是：
1、與美國MISSION泵互換，所有的配件均可與美國MISSION互換，制造標準也是按MISSION泵制造的，因此，在國際市場具有廣闊的銷售市場；
2、系列砂泵共有8種泵，適應于整套固控設備的配套。系列砂泵中軸承座、軸等零部件通用，備件及維修方便、節約成本；
3、開式葉輪，適于輸送高粘度的鉆井液；
4、采用機械密封和盤根密封組合密封，密封效果好，使用壽命長；
5、主要零部件（泵殼、葉輪、機械密封盒）均為耐磨球鐵QT600-3，樹脂砂精密鑄造，使用壽命長、外型美觀。
三、 技術參數
型號 Model | JSB10×8×14 | JSB8×6×14 | JSB8×6×11 | JSB6×5×14 | JSB6×5×11 | JSB5×4×14 | JSB4×3×13 | JSB3×2×13 |
排量 Discharge capacity | 260～300 m3/h | 240～260 m3/h | 220～240 m3/h | 200～220 m3/h | 120～200 m3/h | 80～120 m3/h | 60～80 m3/h | 50～60m3/h |
揚程 Pump Head | 28~33 | 28～33m | 24～28m | 24～28m | 24～28m | 24～28m | 22～28m | 22～28m |
效率 Efficiency | 65% | 65% | 65% | 65% | 65% | 65% | 65% | 65% |
電機功率 Motor power | 75/90 kW | 55/75 kW | 37/45 kW | 37/45/55 kW | 30/37/45 kW | 18.5/22/30 kW | 11/15 kW | 7.5/11 kW |
電機轉速 Motor speed | 1450/1750rpm | 1450/1750rpm | 1450/1750rpm | 1450/1750rpm | 1450/1750rpm | 1450/1750rpm | 1450/1750rpm | 1450/1750rpm |
進口直徑 Inlet diameter | 10″ | 8″ | 8″ | 6″ | 6″ | 5″ | 4″ | 3″ |
出口直徑 Outlet diameter | 8″ | 6″ | 6″ | 5″ | 5″ | 4″ | 3″ | 2″ |
質量 Weight | 1060/1140kg | 840/1035kg | 700/755kg | 665/720/795kg | 620/655/715kg | 525/535/615kg | 435/450kg | 365/420kg |
外形尺寸,mm Overall dimensions | 2007×701×950 /2065×701×1015 | 1927×655×880 /1993×680×950 | 1855×648×850 /1880×648×850 | 1823×585×850 /1848×585×850 /1902×600×880 | 1762×522×814 /1822×585×850 /1847×585×850 | 1643×502×714 /1731×514×814 /1731×514×814 | 1531×495×674 /1571×495×674 | 1388×482×609 /1513×482×674 |
